MPPT EPever AN Regler für Solarsysteme

DerMPPT-Solarregler EPever AN 12/24/48 V bringt hohe Qualität und maximale Ausstattung für Photovoltaikanlagen. Er ist auch für größere Inselanlagen geeignet. Im Regler ist ein Multifunktionsdisplay zur einfachen Anlagenüberwachung und möglichen Einstellung von Betriebsparametern, einschließlich Kontroll-LEDs, integriert .

Der Regler arbeitet als Wechselrichter, d. h. er kann eine höhere Eingangsspannung und einen niedrigeren Strom in eine niedrigere Spannung und einen höheren Strom mit hohem Wirkungsgrad umwandeln. Der Regler ist mit Blei-Säure- und Lithium-Ionen-Batterien kompatibel. Die Leistung der PV-Paneele darf das 1,5-fache der Nennleistung des Reglers nicht überschreiten, da sonst dauerhafte Schäden am Regler auftreten können!

Die AN-Serie basiert auf der mehrphasigen Synchrongleichrichtungstechnologie (MSRT) und dem fortschrittlichen MPPT-Steuerungsalgorithmus, mit einer Dual-Core-Prozessorarchitektur und einem gemeinsamen Minuspol. MSRT kann eine sehr hohe Umwandlungseffizienz bei jeder Ladeleistung garantieren, was die Energieeffizienz des Solarsystems deutlich verbessert.

Die wichtigsten Merkmale des MPPT-Solarreglers EPever AN 12/24/48 V:

Hochwertige und ausfallsichere Komponenten gewährleisten eine möglichst lange Lebensdauer des Produkts.
Ermöglicht die Verwendung eines externen Temperatur- und Spannungssensors zur Erfassung von Temperatur- und Batteriespannungsdaten.
Bietet einen isolierten RS-485-Anschluss mit 5 V DC/200 mA-Ausgang für elektrische Geräte mit MODBUS-Protokoll.
Verwendung mobiler Apps zur Überwachung und Einstellung von Parametern.
MPPT-Technologie mit einer Überwachungseffizienz von bis zu 99,5 %. Sorgt für maximale Nutzung der Sonnenenergie.
Maximaler Umwandlungswirkungsgrad von bis zu 98,7 %. Hohe Leistung bei minimalen Verlusten.
Eingebautes Multifunktionsdisplay. Übersichtliche Systemüberwachung und einfache Bedienung.
Kompatibel mit Bleisäure- und Lithiumbatterien. Umfasst vom Benutzer konfigurierbare Einstellungen.
Großer MPP-Spannungsbereich. Auch für verschiedene Arten von Solarmodulen geeignet.
MSRT-Technologie und Doppelkernprozessor. Stabile und effiziente Systemsteuerung.
Energieaufzeichnung in Echtzeit. Leistungs- und Betriebsstatistiken zur Bewertung der Effizienz.
Temperatur- und Überlastkontrolle. Systemschutz auch in rauen Umgebungen.
Laststeuerung über Relais. Unterstützung des Hybridbetriebs einschließlich Netz-/Generatorsteuerung.
Fähigkeit zum Parallelbetrieb. Bis zu 8 Einheiten können im System miteinander verbunden werden.

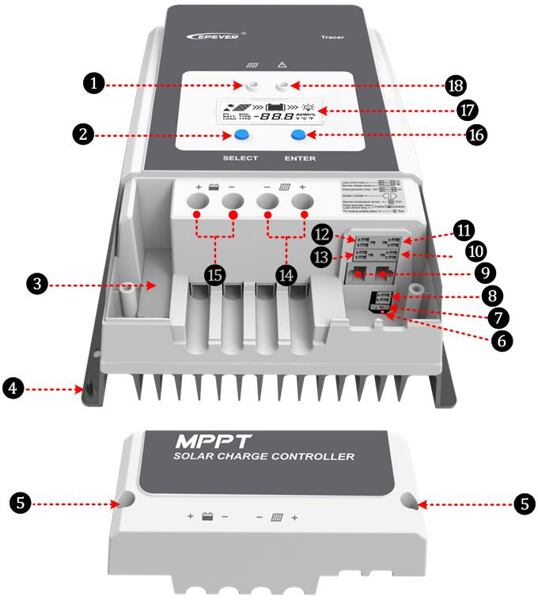

Beschreibung des MPPT-Solarreglers EPever AN 12/24/48 V:

1. LED-Ladeanzeige
2. SELECT-Taste
3. Sicherung
4. die Erdungsklemme
5. Abdeckung Schraubenlöcher M4
6 Anzeige für Verpolungsalarm FV
7. aktives Generator- und Lastrelais
8. Anschluss RTS - externer Temperatursensor
9. RS485-Anschluss (5 V DC/200 mA)
10 Funktion/Generatorrelais ein
11. Anschluss RBVS - Spannungsfühler
12. Gesteuerte Lastverzögerung
13 Verteilungsnetz/Generatorrelais aus
14 Klemmen für Fotovoltaik-Paneele
15 Batterieklemmen
16. Taste ENTER ("EINGABE")
17. DIE LCD-ANZEIGE
18. LED-Fehleranzeige

Parameter des MPPT-Solarreglers EPever AN 12/24/48 V:

Option:	Spannung der Fotovoltaik:	Ladestrom:	Abmessungen (B × H × T):	Gewicht:
5415AN	150 V	50 A	26,1 × 21,6 × 11,9 cm	3,5 kg
6415AN	150 V	60 A	34 × 23,6 × 11,9 cm	3,5 kg
8415AN	150 V	80 A	39,4 × 24 × 13,4 cm	6,1 kg
10415AN	150 V	100 A	39,4 × 24,2 × 14,3 cm	7,4 kg
5420AN	200 V	50 A	26,1 × 21,6 × 11,9 cm	3,5 kg
6420AN	200 V	60 A	34 × 23,6 × 11,9 cm	3,5 kg
8420AN	200 V	80 A	39,4 × 24 × 13,4 cm	6,1 kg
10420AN	200 V	100 A	39,4 × 24,2 × 14,3 cm	7,4 kg

Modell	Tracer6210AN	Tracer5415AN	Tracer6415AN	Tracer8415AN	Tracer10415AN	Tracer5420AN	Tracer6420AN	Tracer8420AN	Tracer10420AN
System-Nennspannung	12/24 V DC/Automatik	12/24/36/48 V DC/Automatik
Batterie-Typ	Blei (versiegelt/Gel/geflutet)/Lithium (LiFePO4/Li(NiCoMn)O2)/Benutzer
Batterie-Eingangsspannungsbereich	8V～32V	8V～68V	8V～68V	8V～68V	8V～68V	8V～68V	8V～68V	8V～68V	8V～68V
Nennladestrom	60A	50A	60A	80A	100A	50A	60A	80A	100A
Nennladeleistung	750 W/12 V 1500 W/24 V	625 W/12 V 1250 W/24 V 1875 W/36 V 2500 W/48 V	750 W/12 V 1500 W/24 V 2250 W/36 V 3000 W/48 V	1000 W/12 V 2000 W/24 V 3000 W/36 V 4000 W/48 V	1250 W/12 V 2500 W/24 V 3750 W/36 V 5000 W/48 V	625 W/12 V 1250 W/24 V 1875 W/36 V 2500 W/48 V	750 W/12 V 1500 W/24 V 2250 W/36 V 3000 W/48 V	1000 W/12 V 2000 W/24 V 3000 W/36 V 4000 W/48 V	1250 W/12 V 2500 W/24 V 3750 W/36 V 5000 W/48 V
Maximaler Umwandlungswirkungsgrad	98,00 %	98,30 %	98,60 %	98,50 %	98,60 %	98,30 %	98,10 %	98,50 %	98,50 %
Effizienz der Überwachung	≥99,5 %
Max. Leerlaufspannung der PV-Anlage	100 V (bei minimaler Betriebsumgebungstemperatur) 92 V (bei 25 °C Umgebungstemperatur)	150 V (bei minimaler Betriebsumgebungstemperatur) 138 V (bei 25 °C Umgebungstemperatur)				200 V (bei minimaler Betriebsumgebungstemperatur) 180 V (bei 25 °C Umgebungstemperatur)
MPP-Spannungsbereich	(Batteriespannung +2V) ~72V	(Batteriespannung +2V)～108V				(Batteriespannung +2V)～144V
Entzerrungsspannung	Verschlossen: 14,6V, Durchflutet: 14,8V, Benutzerdefiniert: 9-17V
Spannungserhöhung	Gel: 14,2 V, Verschlossen: 14,4 V, Durchflutet: 14,6 V, Benutzerdefiniert: 9-17 V
Erhaltungsspannung	Gel/Versiegelt/geflutet: 13,8 V, Benutzerdefiniert: 9-17 V
Niederspannung Wiedereinschaltspannung	Gel/Versiegelt/geflutet: 12,6 V, Benutzerdefiniert: 9-17 V
Niedrige Abschaltspannung	Gel/Versiegelt/überflutet: 11,1 V, Benutzerdefiniert: 9-17 V
Eigenverbrauch	98 mA/12 V; 60 mA/24 V; 50 mA/36 V; 46 mA/48 V
Temperaturkompensation (für Bleibatterien)	-3 mV/℃/2 V (Voreinstellung)
Relative Luftfeuchtigkeit	5% bis 95% (North Carolina)
Anbringung	IP20
Kommunikationsschnittstelle	RS485 (5 V DC / 200 mA, zwei parallele RJ45-Anschlüsse)
Grundlagen	Häufig negativ
Betriebstemperaturbereich	-25℃～+60℃ (Leistungsminderung über 45℃)
Abmessungen (LxBxH) (mm)	340×232×105,2	261×216×119	340×236×119	394×240×134	394×242×143	261×216×119	340×236×119	394×240×134	394×242×143
Nettogewicht	3,5 kg	3,5 kg	4,5 kg	6,1 kg	7,4 kg	3,5 kg	4,5 kg	6,1 kg	7,4 kg
1. das Steuergerät kann die Systemspannung nicht automatisch erkennen, wenn Lithiumbatterien angeschlossen sind.
2. Der Spannungspunkt gilt für ein 12-V-System, 2 für ein 24-V-System, 3 für ein 36-V-System, *4 für ein 48-V-System.
